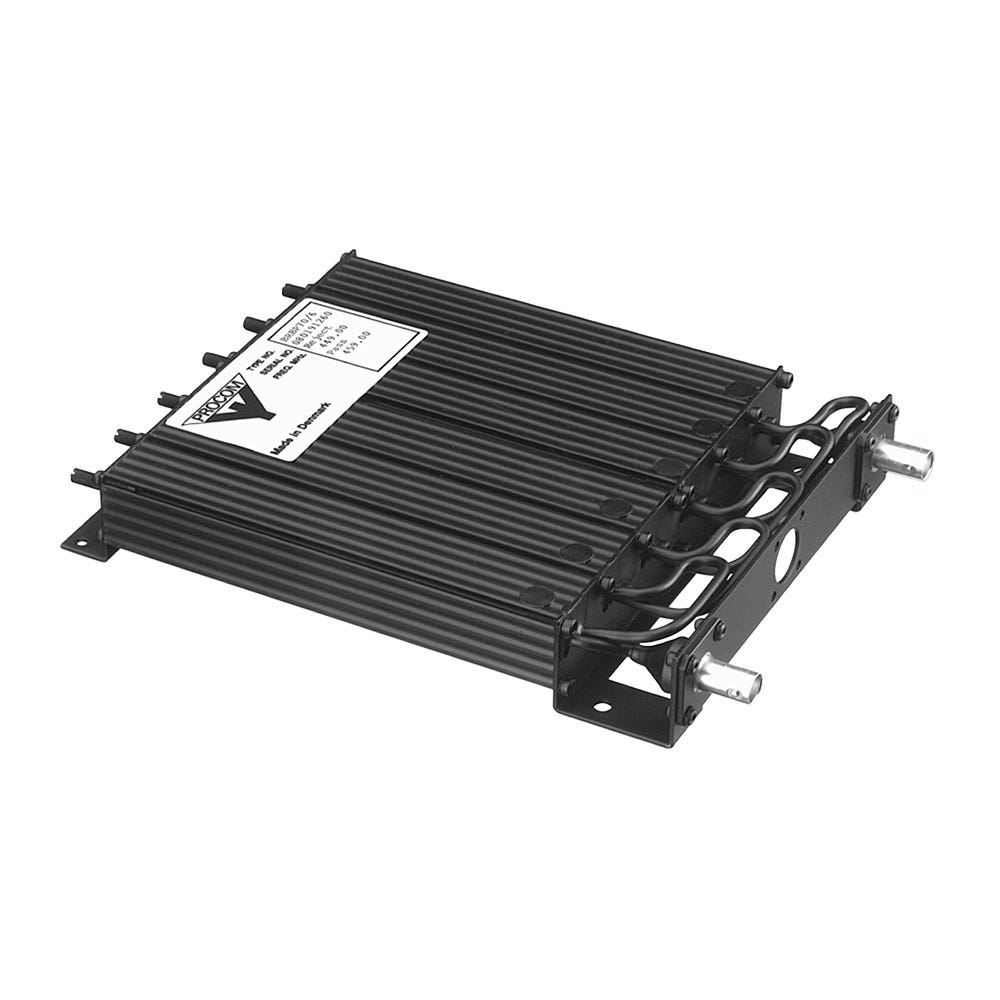

Procom BPBR 70/6-9/13 Bandpassfilter 406-470MHz, 9-13MHz
Beskrivning
• BPBR 70/6 ... och BRBP 70/6 ... är 6-kavitetspass-reject-filter som passerar ett frekvens- eller frekvensband och avvisar en annan i omedelbar närhet av passfrekvensen.
• Filtret levereras i två basmodeller: BPBR-typerna har avkänningsområdet på högfrekvensen av passfrekvensen och BRBP-typerna har avkänningsområdet beläget på lågfrekvensen av passfrekvensen.
• Dessa filtertyper kan användas för att skydda mottagaren mot störningar från en närliggande sändare. Filteren är inställda för att avvisa störningsignalen. Filter av typen Pass-reject-typ tillämpas när avståndet mellan nyckelsignalen och störningssignalen är så liten att lutningsbrantheten hos normala bandpassfilter eller hakfilter inte räcker till för att ge tillräcklig avstötning.
• Filtrarna är huvudsakligen avsedda att passera och avvisa två enfrekvenser, men filtren kan också ställas in för att skicka och avvisa flera enkla frekvenser eller för att ha en viss pass och avvisa portbandbredd. I dessa fall rekommenderas fabriksinställning.
• BPBR 70/6 ... och BRBP 70/6 ... är båda justerbara inom hela 406 - 470 MHz-bandet. Båda typerna kan levereras i fyra olika versioner, vilka är dedikerade till att arbeta med ett visst avstånd mellan passfrekvensen och avkastningsfrekvensen. Se "Beställningsinformation" nedan.
• Filtret använder ¼ kaviteter i full längd i ett kompakt, strängsprutat aluminiumhus. Chassit är tillverkat av passiverat stål och teflonisolering har applicerats i koaxialkablarna och i kontakterna. Filteren är svarta vinylbelagda för att förhindra korrosion.
• Noggrann design och materialval säkerställer pålitlig drift över ett brett temperaturområde.
Produkttyp | Tillbehör |
---|---|
Artikelgrupp | Systemkomponent |
